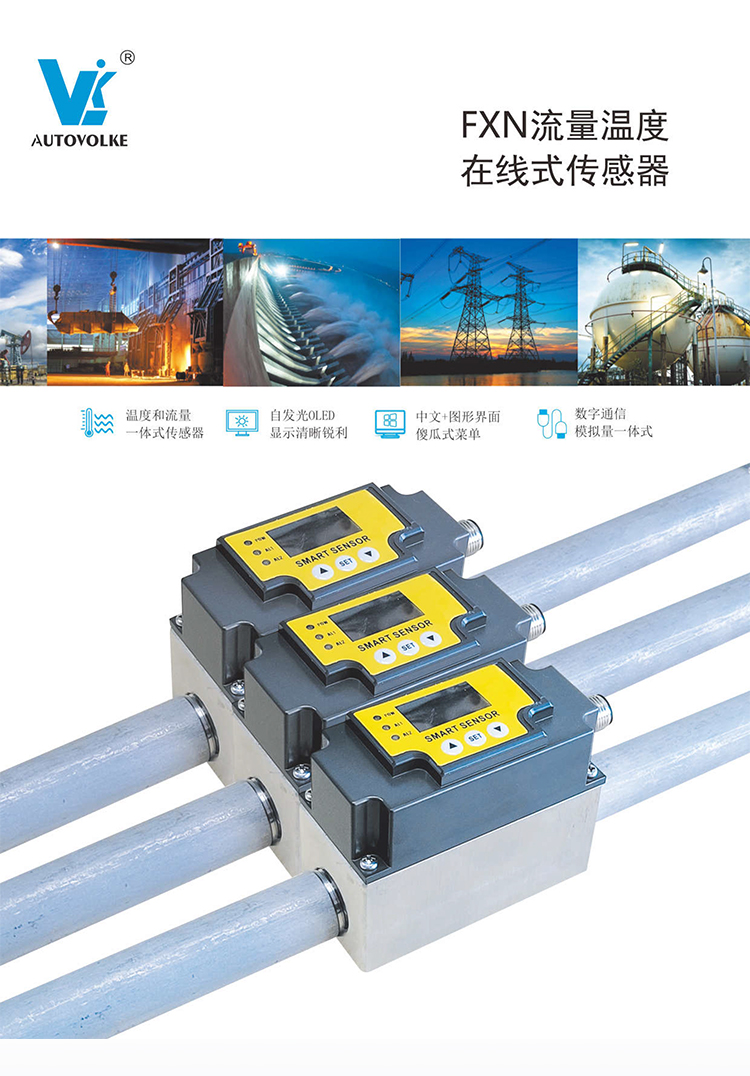

FXN 流量温度传感器结构简单、精度高、安装维修使用方便等特点，可对管道中的液体流动及温度情况进行实时监控，提供流量4-20mA信号或者脉冲信号，报警开关输出，温度4-20mA信号及报警开关输出，并采用OLED实时显示流体流量及温度，实现管道当中温度流量一体式的监控功能。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。


FXN 流量温度在线式传感器产品特点：
1、温度和流量 一体式传感器
2、自发光OLED；显示清晰锐利
3、温度智能显示报警接点输出
4、流量智能显示报警接点输出
5、中文 图形界面；傻瓜式菜单
6、数字通信；模拟量一体式
7、精度高稳定性好
8、耐结垢，耐腐蚀
8、全灌封设计全防水壳体
9、耐压高、高压型可耐压10MPa
10、手机扫码安装指导功能；无需说明书在线工程师专业服务

技术参数
流量参数：
测量范围：详情请参考对照表
精度：0.5级，1级，3级
显示：OLED128?64
开关时间：ON:<2s；OFF:<2s（1-2s）
输出：一个报警接点，4~20mA，脉冲输出（可设置）
报警接点类型：NPN，PNP
绝缘阻抗：100VDC时，50MΩ

温度参数：
测量范围：0~100℃、客户定制
分辨率：0.1℃
显示：OLED128?64
输出：一个报警接点，4~20mA（可设置）
报警接点类型：NPN，PNP
绝缘阻抗：100VDC时，50MΩ

其它参数:
工作电压：24VDC
功耗：3W（24VDC）
接口方式：G1/4"、G3/8"、G1/2"、G3/4"、G1"内螺纹
壳体材质：铝合金
底座材质：304不锈钢
环境条件：-20~85℃，<85%RH

工作原理：

涡轮流量计的原理示意图如图所示，在管道中心装有涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮叶片，使涡轮旋转速度与流体流速成正比。流体流动带动涡轮旋转，切割由壳体内磁钢产生的磁力线，产生磁通变化。传感线将检测到的磁通周期变化信号送入前置放大器放大，产生与流速成正比的脉冲信号，通过电路运算得到流量值。
